鑄鋼件“冒口”采用機器人進行切割處理的智能系統搭建及設置意見（討論稿）
編制： 審核：
四川智能創新鑄造有限公司
2022年7月
目 錄
6.2改善傳統切割環境 保障職業健康
6.3推動鑄造行業智能化發展，邁向產業智能化升級之路
前 言
本文以基本機器人智能切割工作站的配置進行介紹,并補充說明可提供的擴展服務。
冒口切割鑄鋼件清理過程中的重要工序，現階段其幾乎全部采用人工手持氣體割槍進行切割。設定300mm（直徑或厚度）的切割厚度可以滿足大部分鑄鋼件（約60-70%鑄鋼件）冒口的切割需要。冒口切割工序工作量大，操作環境惡劣、安全風險高、人工切割質量差，且“用工難”等困境已極大的限制了鑄造行業的發展。運用自動化、智能化技術設備代替人工作業已是鑄造行業的發展方向之一。
一、適用范圍
通用機器人視覺智能火焰切割工作站適用于中大型鑄鋼件的300直徑（或厚度）以內冒口的切割作業，適用工作范圍如下表1：
標準火焰切割工作站 | 適用范圍 |
冒口直徑（厚度） mm | ≤300mm 常溫下切割，熱態切割需加防護措施 |
切割部位預處理 | 切割線周圍30mm范圍內殘砂和殘渣必須清理干凈 |
切割鑄鋼件材質 | 鑄造碳鋼、鑄造低、中合金鋼 |
切割工作范圍 | 機器人前部約2500×1800mm矩形區域 |
切割面的質量水平 | 切割面平整，不影響機械加工，冒口根留高一致性好，留高3-10mm |
切割速度 | 60-120mm/分鐘 |
表1 機器人火焰切割適用范圍參數表
切割工作范圍可通過擴展變位機，增加切割機器人等方式提高。詳細布置見3.4擴展服務。
場地及外部能源需求：
需求項 | 內容 |
場地尺寸 | 5000mm×5000mm |
電源要求 | 380V三相交流電 50HZ |
水源要求 | 常用自來水 |
氣源要求 | 燃氣（丙烷、天然氣）壓力≥0.3MPa,氧氣壓力≥1MPa； |
環保措施 | 粉塵處理 污廢處理 |
吊裝設備 | 滿足工件吊裝擺放需求 |
通風及照明設備 | 滿足現場需求 |
表2 機器人火焰切割外部需求明細表
二、設置目標
1. 降低澆冒口切割工序中人工工作量，保障操作者職業健康安全。
2. 控制系統人機交互智能化，操作方便。
3. 切割面平整留高一致，方便機械加工和打磨。
4. 切割質量遠高于人工，切割效率基本與人工一致，對鑄件擺放無嚴格要求。
5. 利用遠程數據平臺，進行生產數據處理，并監控系統運行狀態。
6. 切割工藝參數可設置，適用多種鑄鋼件冒口切割工藝的優化，切割消耗低于人工。
7. 提升鑄造冒口切割工序自動化，智能化水平。
8. 切割系統符合鑄造廠區環保規定。
9. 整體設備穩定可靠，可在2-3年內收回投資。
三、系統構成

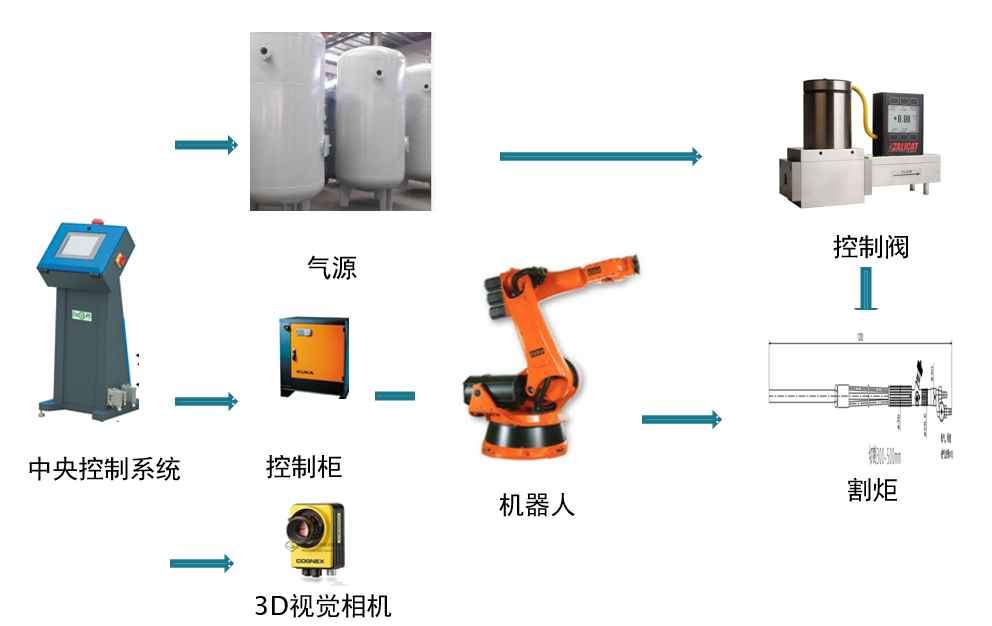

鑄鋼件冒口視覺火焰切割工作站主要由：主體部分、視覺部分、軟件控制部分等構成，總體效果圖如下圖所示：
圖1 大中鑄鋼件視覺火焰切割工作站示意效果圖
主要具有以下三點優勢：
（1）擺放定位方面：本工作站采用高精度視覺相機對鑄件（冒口）進行定位，鑄件只需擺放至預先設定范圍內，不需嚴格確定擺放位置。但鑄件需姿態調整，使鑄件形成一定的氣割角度≥45°。
（2）程序設計方面：操作者確認鑄件切割冒口起點和終點，系統自動識別并生成切割軌跡程序。
（3）切割質量和效率方面：機器人切割的坡口光潔度好，外形美觀，切割效率高。
3.1主體部分
主體部分主要由品牌工業機器人、專用割槍、鑄件切割區域構成。
3.1.1 工業機器人
為保證火焰切割工作的正常進行，需配套有工業機器人，可以采用Fanuc（發那科）、ABB、KUKA（庫卡）、Yaskawa（安川）等知名品牌的機器人。要求機器人負載50kg以上，臂展2500~3000mm。
3.1.2 專用割槍
根據用戶的使用場景，本工作站推薦使用梅賽爾的MS932原裝射吸式割槍，其燃氣類型可以使用乙炔、丙烷、天然氣、液化氣等，本工作站主要使用丙烷，其主要優勢如下：
① 更高的切割速度，提升約30%-40%；
② 更低的氧氣消耗，降低30%-40%；
③ 更長的割嘴使用壽命，提高大約4-5倍；
④ 更換方便，可以實現快速更換；
⑤ 更低的熱變形，更小的割縫，減小割縫10-15%。

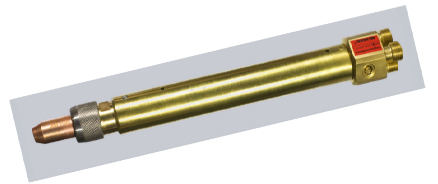

圖2 MS932原裝射吸式割槍
3.1.3 火焰切割工藝
選取氣割（火焰切割）工藝，具有切割鋼鐵速度快、尺寸公差低、經濟實惠、設備費用低、設備便攜、操作簡便、可手動可自動等優點。需配套煙氣控制和排風設施。
氣割（火焰切割）工藝參數 | 數值范圍 |
切割氧氣壓力 | 0.5~1.0 MPa 受切割點參數影響 |
切割天燃氣壓力 | 0.2~0.3 MPa 受切割點參數影響 |
割槍移動速度 | 1~2mm/s 受切割點參數影響 |
表3 火焰切割工藝參數
3.2視覺系統部分和切割軌跡程序
采用3D工業相機獲得加工鑄件表面的點云圖像及坐標數據，在交互界面選取切割冒口區域。自動編程生成出機器人切割軌跡程序，具有使用靈活、采樣精度高、對鑄件適應性強的優點。
3.3控制和數據處理系統
機器人智能自動化切割軟件部分主要包括總控制程序，視覺視覺定位算法，切割路徑自動生成算法，本地數據采集及傳輸算法，云端數據處理軟件。
模塊 | 模塊功能 |
總控制程序 | C#編寫控制交互界面，上位機通過以太網控制于PLC、機器人、視覺進行聯動控制 |
視覺識別定位算法 | 通過視覺相機拍攝圖像，編寫圖像擬合程序：生成高精度圖像數據：識別工件尺寸、工件位置、工件類型 |
切割軌跡自生成算法 | 根據視覺識別定位生成的圖像數據，自動生成切割運動軌跡 |
本地數據采集 | 通過ACCESS數據庫采集生產過程中的設備參數、切割工件參數、切割工藝參數、成本消耗、工作量信息等 |
云端數據處理 | 通過數據遠程傳輸至云端服務器，并配置生產數據管理軟件，生成多項報表,可監控監控生產設備的運行狀態. |
表4 控制和數據處理系統模塊及功能
四、系統工作流程
1.清理干凈鑄件冒口切割線附近50mm左右部位的殘砂、粘砂等；將鑄件擺放到指定作業范圍內（約2500×1500），并形成一定的氣割角度≥45°，切割面偏離機器人。
2.打開電源，登錄系統，輸入鑄件相關參數。
3.啟動掃描系統，視覺相機調整為拍照姿態后開始掃描，對鑄件表面進行掃描同時完成定位。
4.人工在操作界面確認切割冒口的起點和終點位置，系統自動形成切割程序。
5.進入切割流程，打開丙烷（或天然氣）及氧氣開關，預先進行切割槍校準點火，逐個冒口進行切割作業，直至選取的冒口全部切割完成。需要切割該鑄件
